10米鋼制浮標

分類:海洋觀測系統2024-11-05 15:55:36

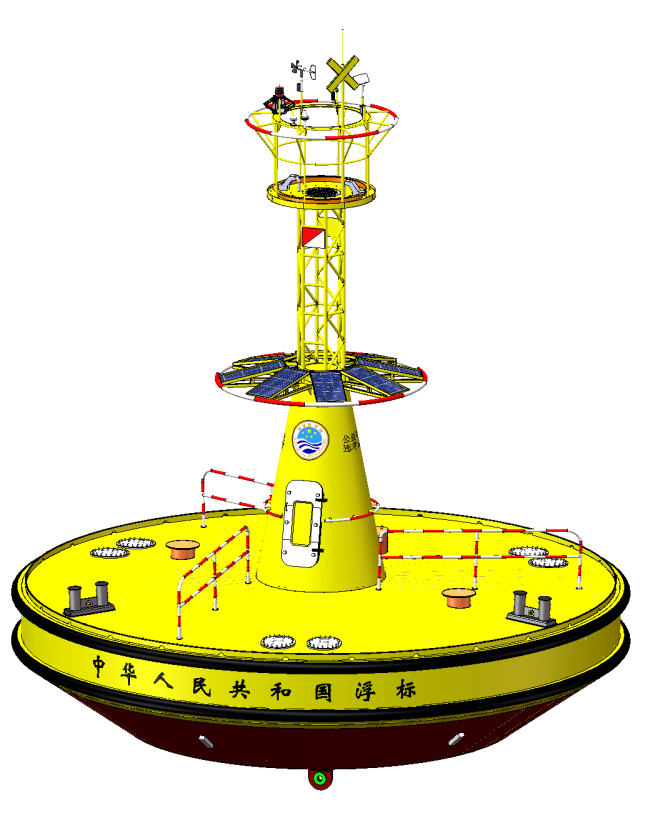

10米鋼制浮標

10米鋼制浮標主參數

鋼制浮標體為直徑10米的圓盤型浮體,其主要尺度如下:

● 最大直徑:10.4米

● 浮標直徑:10.0米

● 浮標型深:2.2米

● 設計吃水:0.95米

● 梁 拱:0.2米

● 儀器艙直徑:6.3米

● 平底直徑:6.5米

● 舭部升高:1.0米

● 舭部?jī)A角:29.7°

● 小平臺距基線:9.4米

鋼制浮標的浮標體材料

  鋼制浮標的浮標體為整體全密封焊接鋼結構。鋼制浮標的鋼板采用的是CCSB級鋼,所有組合型材CCSB級鋼焊制。一般軋制型材采用Q235鋼。 底板、錐臺板和側壁板的焊縫均用低氫型堿性焊條焊接。

10米鋼制浮標部分構件用料

  • 序號

  • 名稱

  • 板厚

  • 加強筋

  • 1

  • 底部(中央梯道)

  • 10,20

  • -

  • 2

  • 底部(儀器、電池室)

  • 10

  • -

  • 3

  • 舭部

  • 8

  • ∠100x63x8

  • 4

  • 舷側

  • 8

  • ∠75x50x6

  • 5

  • 甲板

  • 8

  • ∠75x50x6

  • 6

  • 水密艙壁

  • 6

  • ∠75x50x6

  • 7

  • 桅桿

  • 8,6

  • -

艙室劃分及布置

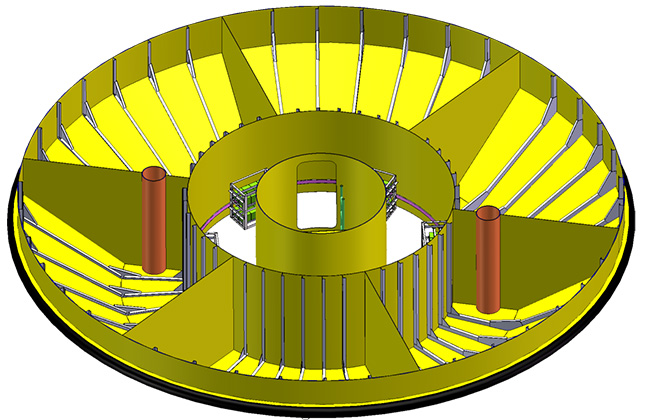

  鋼制浮標中部由一道周向的水密壁和兩道徑向的水密壁及桅桿下部劃分為電池室和儀器室。鋼制浮標的外部由六道徑向水密壁與舷側板構成六個浮力艙,每個浮力艙容積為12.58m2。電池室和儀器室包圍著下圍室。

  從甲板往上與下桅室相對應的是上桅室,再往上是圓柱形和錐形組成的柱形桅,桅頂上設有小平臺,小平臺上可安裝太陽能電池、錨燈、GPS天線、避雷針及各種傳感器等。

  電池室艙底布置有蓄電池,電池用隔板和蓋板固定牢靠。 儀器室設一鋼制工作臺,可安裝采集系統、通信系統、及其他設備的控制機箱。

  鋼制浮標體底部在花紋鋼板下面放置有GB676-78/20-190壓載鐵或其他壓艙材料。

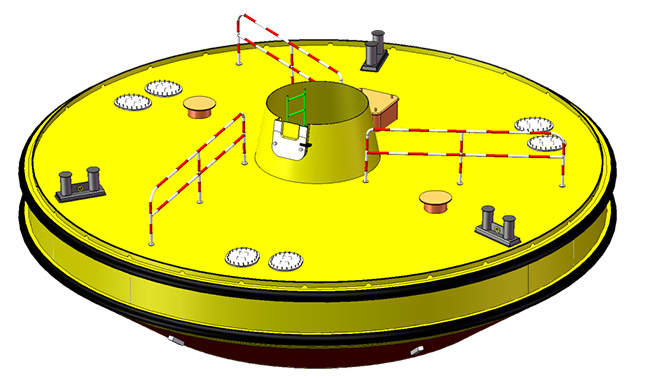

鋼制浮標

鋼制浮標

主控系統

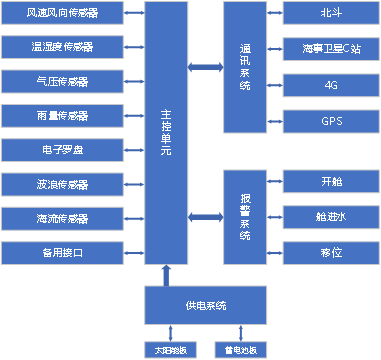

  主控系統組成框架圖

主控系統組成框架圖

主控單元配置

  • 數據存儲

  • 高達16GB

  • 工作頻率

  • 高達1000Hz

  • 模擬量測量端口

  • 16個單端或8個差分,24-bit ADC,(可擴展端口)

  • 數字端口

  • 5個RS232 (可擴展端口)

  • 工作時間間隔

  • 10分鐘,30分鐘,1小時,3小時,6小時可選

海洋資料浮標項目的測量范圍、準確度和采樣時間

  • 測量項目

  • 測量范圍

  • 傳感器準確度

  • 采樣時間

  • 備注

  • 風速

  • 1~100m/s

  • ±0.3m/s

  • 2s


  • 風向

  • 0~ 360°

  • ±3°

  • 2s


  • 氣溫

  • -80~ +60℃

  • ±0.226℃ (@℃)

  • 2s


  • 相對濕度

  • 0~ 100%RH

  • ±1% RH (@20℃, 0-90%RH)

  • 2s


  • 氣壓

  • 500 ~ 1100mb

  • ±0.3 mb (@20℃)

  • 2s


  • 降雨量

  • 0~ 250mm

  • ±1mm

  • 10min


  • 波高

  • 0~20m

  • 示值±2%

  • 0.25s

  • 捷聯算法,波浪在線計算,體積小,功耗低

  • 波周期

  • 2~25s

  • 示值±2%

  • 0.25s

  • 捷聯算法,波浪在線計算,體積小,功耗低

  • 波向

  • 0~ 359°

  • ±5°

  • 0.25s

  • 捷聯算法,波浪在線計算,體積小,功耗低

  • 流速

  • ±20m/s(最大)

  • ±0.005m/s

  • 3min

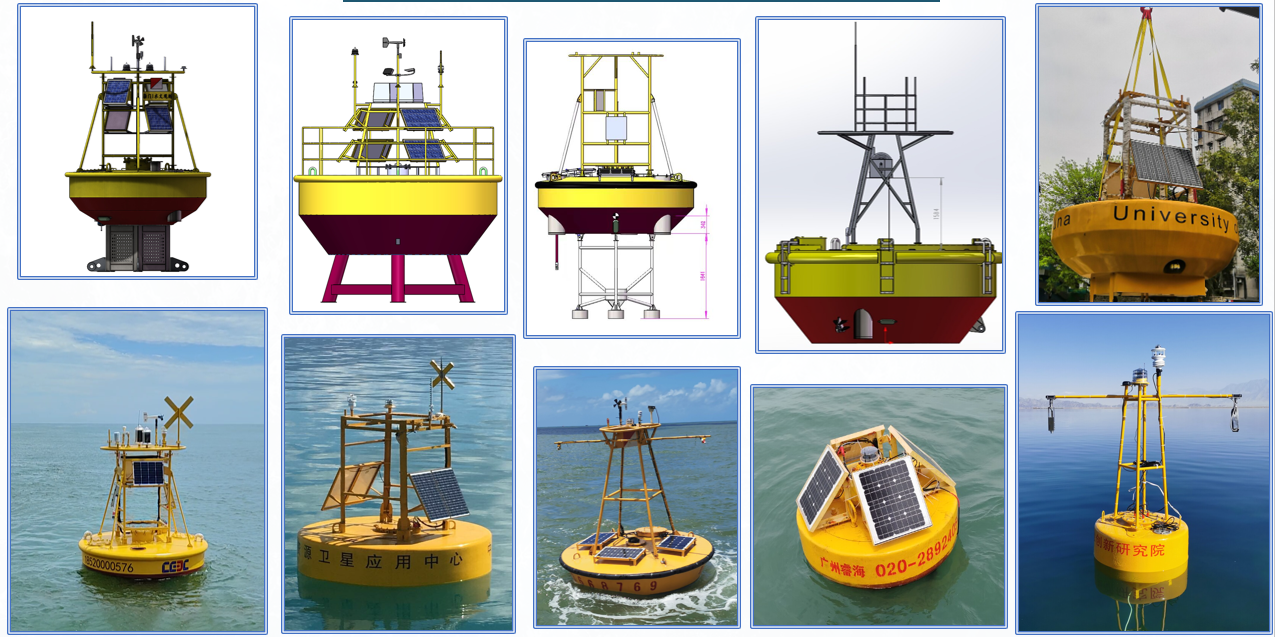

廣州睿海海洋科技有限公司作為專業的鋼制浮標生產廠家,同時提供各種規格(1.5米、3米、5米、6米、10米)浮標觀測系統

中小型浮標


  》》咨詢鋼制浮標價格,找鋼制浮標生產廠家,歡迎致電廣州睿海海洋科技有限公司。
